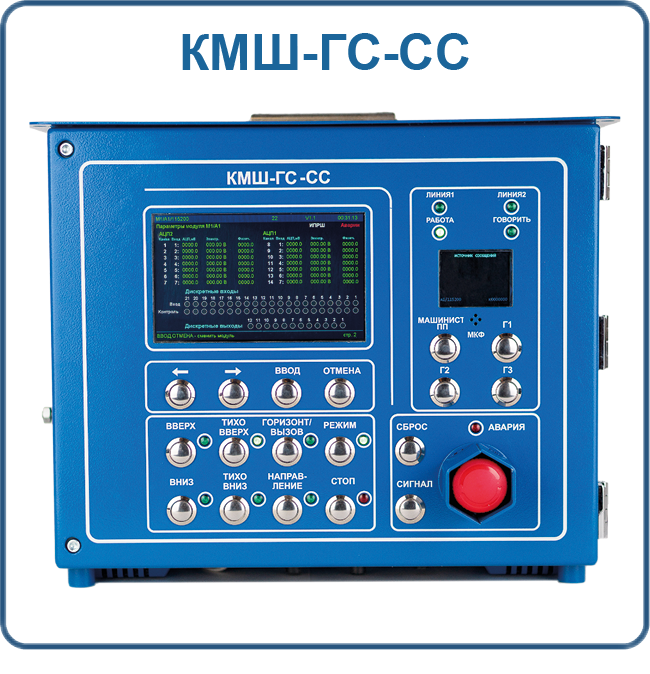

КМШ Контроллер многофункциональный шахтный
Назначение
Контроллер многофункциональный шахтный КМШ (в дальнейшем – контроллер) в составе распределенных систем управления технологическими объектами шахт используется в качестве автономного интеллектуального средства контроля и управления технологическими объектами.
| Наименование параметра | Характеристика |
|---|---|
| Место расположения изделия | Взрывоопасная зона |
| Режим работы | Круглосуточный |
| Уровень и вид взрывозащиты изделия по ГОСТ Р МЭК 60079-2011 | РO Ex ia I Ma |
| Степень защиты, обеспечиваемая оболочкой | IP54 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ5.1 |
| Диапазон температур окружающей среды, °С | от - 20 до + 40 |
| Верхнее значение относительной влажности воздуха при плюс 25 °С, %, (с конден¬сацией влаги) | 98 |
| Напряжение питания КМШ-КТ подается от искробезопасных бесперебойных источников питания (ИП): | |
| - при питании от сети, В | 12-14,2 |
| - при питании от аккумулятора, В | 10-13,5 |
| Ток, потребляемый КМШ-КТ от ИП при напряжении 12 В, не более, мА | 350 |
| Типы и количество входных и выходных сигналов информационных каналов КМШ-КТ с видом взрывозащиты «искробезопасная электрическая цепь ia»: | |
| - входные сигналы типа «дискретный ввод» | 21 |
| - выходные сигналы типа «дискретный вывод» | 8 |
| - входные сигналы типа «частотный сигнал» | 4 |
| - входные сигналы типа «резистивный сигнал» | 2 |
| В состав КМШ-КТ входит жидкокристаллический индикатор для визуализации основных функций оборудования, светодиодные индикаторы для отображения режимов работы и аварийных ситуаций и кнопочный пульт для управления технологическим объектом. | |
| Количество пикселей жидкокристаллического индикатора | 800 х 480 |
| - Размеры ЖКИ | 7” |
| - Максимальное количество подключаемых светодиодных индикаторов или кнопок управления | 28 |
| Количество независимых каналов связи по интерфейсу RS-485 | 5 |
| Протокол | Modbus RTU |
| Максимальное количество функциональных контроллеров, подключаемых к КМШ-КТ | 8 |
| Габаритные размеры, мм | 350х373х197 |
| Масса КМШ-КТ, не более, кг | 12 |
