КМШ-02 Контроллеры универсальные
Назначение
Контроллеры шахтные многофункциональные серии КМШ-02 предназначены для использования в составе распределенных систем управления технологическими объектами шахт в качестве автономного интеллектуального средства контроля и управления.
Варианты исполнения
|
КМШ-КТ |
Конвейерный транспорт |
|
КМШ-ЗУ |
Загрузочные устройства |
|

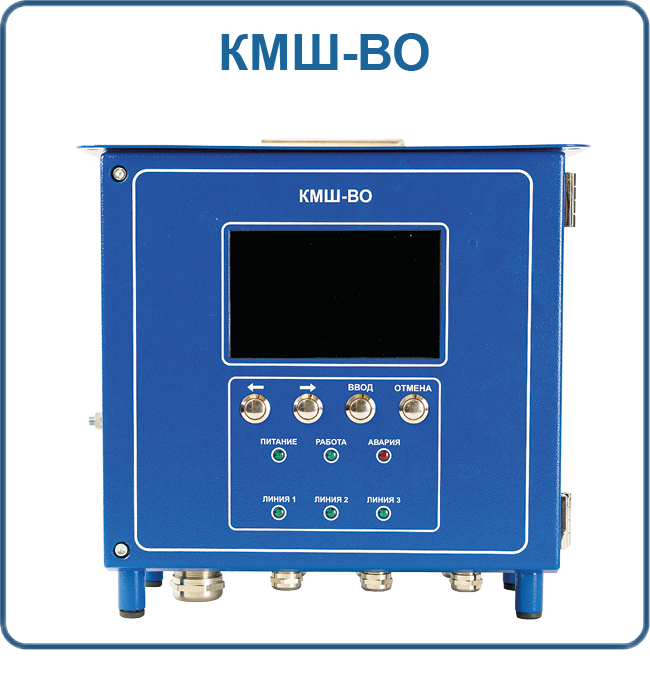

КМШ-ВО |
Системы водоотлива |
Область применения
Контроллеры могут применяться в рудниках и угольных шахтах, в том числе опасных по рудничному газу и(или) горючей пыли в соответствии с «Правилами безопасности в угольных шахтах». Температура окружающего воздуха от –20 до +40 ℃. Режим работы – круглосуточный.
Описание
В отличии от контроллеров серии КМШ-ГС не имеют функции громкоговорящей связи.
Основные функции
- Управление работой как отдельных объектов, входящих в состав системы, так и всей автоматизированной системой в целом;
- сбор информации о параметрах и состоянии оборудования технологических объектов;
- обработка и анализ полученной информации, обнаружение предаварийных и аварийных ситуаций, формирование сигналов и сообщений в аварийных ситуациях;
- хранение сообщений и информации о параметрах и состоянии оборудования;
- отображение текущих данных в удобной для восприятия форме;
- автоматическая регистрации и сохранение информации о работе контроллера и сопутствующего оборудования, командах управления и настройках через интерфейс RS-485 на автоматизированном рабочем месте (АРМ).
Преимущества
Компактный размер, наличие цветного дисплея.
Технические характеристики
| Уровень и вид взрывозащиты изделия | РO Ex ia I Ma |
| Степень защиты, обеспечиваемая оболочкой | IP54 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ5.1 |
| Диапазон температур окружающей среды, °С | –20 – +40 |
| Верхнее значение относительной влажности воздуха при +35 °С, % | 98, с конденсацией влаги |
| Напряжение питания подается от искробезопасных бесперебойных источников питания (ИП): | |
| — при питании от сети, В | 10 – 16,6 |
| — при питании от аккумулятора, В | 10 – 13,5 |
| Ток, потребляемый от ИП при напряжении 12 В, не более, мА | 450 |
| Типы и количество входных и выходных сигналов информационных каналов (для КМШ-КТ) с видом взрывозащиты «искробезопасная электрическая цепь ia»: | |
| — входные сигналы типа «дискретный ввод» | 21 |
| — выходные сигналы типа «дискретный ввод» | 12 |
| — аналоговые входы | 14 |
| Разрешение дисплея | 800х480 |
| Размеры дисплея, дюймов | 7 |
| Максимальное количество подключаемых светодиодных индикаторов или кнопок управления | 28 |
| Количество независимых каналов связи по интерфейсу RS-485 | 5 |
| Протокол передачи данных | Modbus RTU |
| Габаритные размеры, мм | 350х373х197 |
| Масса КМШ-КТ, не более, кг | 12 |
