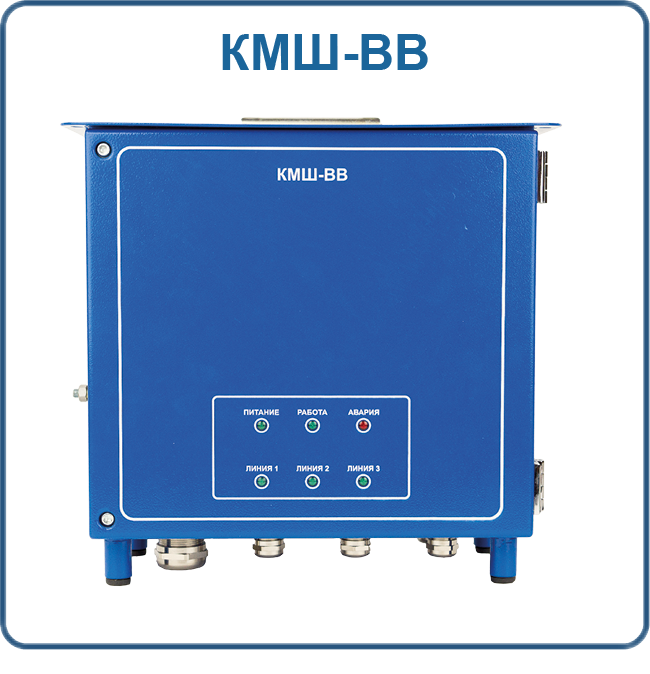

КМШ-ВВ Контроллеры ввода-вывода многофункциональные
Назначение
Контроллеры шахтные многофункциональные серии КМШ-ВВ предназначены для использования в составе распределенных систем управления технологическими объектами шахт в качестве автономного интеллектуального средства контроля и управления.
Варианты исполнения
| КМШ-ВВ | Системы сбора аналоговых и цифровых данных |
| КМШ-АВ | Системы сбора аналоговых данных |
| КМШ-ДВ | Системы сбора цифровых данных |
Область применения
Контроллеры могут применяться в рудниках и угольных шахтах, в том числе опасных по рудничному газу и(или) горючей пыли в соответствии с «Правилами безопасности в угольных шахтах». Температура окружающего воздуха от –20 до +40 ℃. Режим работы – круглосуточный.
Описание
В отличии от контроллеров серии КМШ-02 контроллеры серии КМШ-ВВ оснащены уменьшенным количеством каналов ввода-вывода и не имеют графического дисплея, что позволяет сократить затраты на внедрение систем автоматизации.
Основные функции
- Управление работой отдельными объектами, входящими в состав системы и всей автоматизированной системой в целом;
- сбор информации о параметрах и состоянии оборудования технологических объектов;
- обработка и анализ полученной информации, обнаружение предаварийных и аварийных ситуаций, формирование сигналов и сообщений в аварийных ситуациях;
- хранение сообщений и информации о параметрах и состоянии оборудования;
- автоматическая регистрация и сохранение информации о работе контроллера и сопутствующего оборудования, командах управления и настройках через интерфейс RS-485 на автоматизированном рабочем месте (АРМ).
Технические характеристики
| Уровень и вид взрывозащиты изделия по ГОСТ Р МЭК 60079-2011 | РO Ex ia I Ma |
| Степень защиты, обеспечиваемая оболочкой | IP54 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ5.1 |
| Диапазон температур окружающей среды, °С | –20 – +40 |
| Верхнее значение относительной влажности воздуха при +35 °С, % | 98, с конденсацией влаги |
| Напряжение питания КМШ-ГС подается от искробезопасных бесперебойных источников питания (ИП): | |
| — при питании от сети, В | 10 – 16,6 |
| — при питании от аккумулятора, В | 10 – 13,5 |
| Ток, потребляемый КМШ-ВВ от ИП при напряжении 12 В, не более, мА | 350 |
| Максимальное количество входных и выходных сигналов информационных каналов КМШ-ВВ с видом взрывозащиты «искробезопасная электрическая цепь ia»: | |
| — входные сигналы типа «дискретный ввод» | 21 |
| — выходные сигналы типа «дискретный вывод» | 12 |
| — входные сигналы типа «аналоговый ввод» | 14 |
