Источники питания серии ИПРР-01 могут использоваться в составе автоматизированных систем рудничного нормального исполнения

Источник питания является преобразователем входного напряжения в диапазоне от 33 до 72 В и от 88 до 264 В (в зависимости от исполнения) однофазных сетей переменного тока в постоянное напряжение 12 – 14 В.

Реализация нескольких диапазонов допустимых входных напряжений позволяет перекрыть широкий общий диапазон от 33 до 264 В, что существенно повышает привлекательность применения данного источника питания в рудниках и шахтах без взрывоопасных сред, где используются напряжения 36 и 127 В.

Для обеспечения бесперебойного питания потребителя в случае пропадания напряжения в сети переменного тока, в состав источника питания входит необслуживаемая герметизированная аккумуляторная батарея, собранная из литий-железо-полимерных LiFePO4 аккумуляторов суммарной емкостью 11 Ач. Выходное напряжение при этом находится в пределах от 10 до 14,2 В.

В переднем отсеке источника питания размещаются клеммные соединители для подключения сетевого напряжения, съема выходного напряжения («12 B» и «0 B») и подключения линии для приема/передачи информации по каналу связи RS-485. Доступ к клеммным соединителям обеспечивается при открытии передней двери источника питания.

Назначение кнопок управления:

• Кнопка «Вкл/выкл АВТОНОМ» – включение аккумулятора при отсутствии сетевого напряжения;
• Кнопка «Вкл/выкл НАГРУЗКА» – подключение/отключение нагрузки

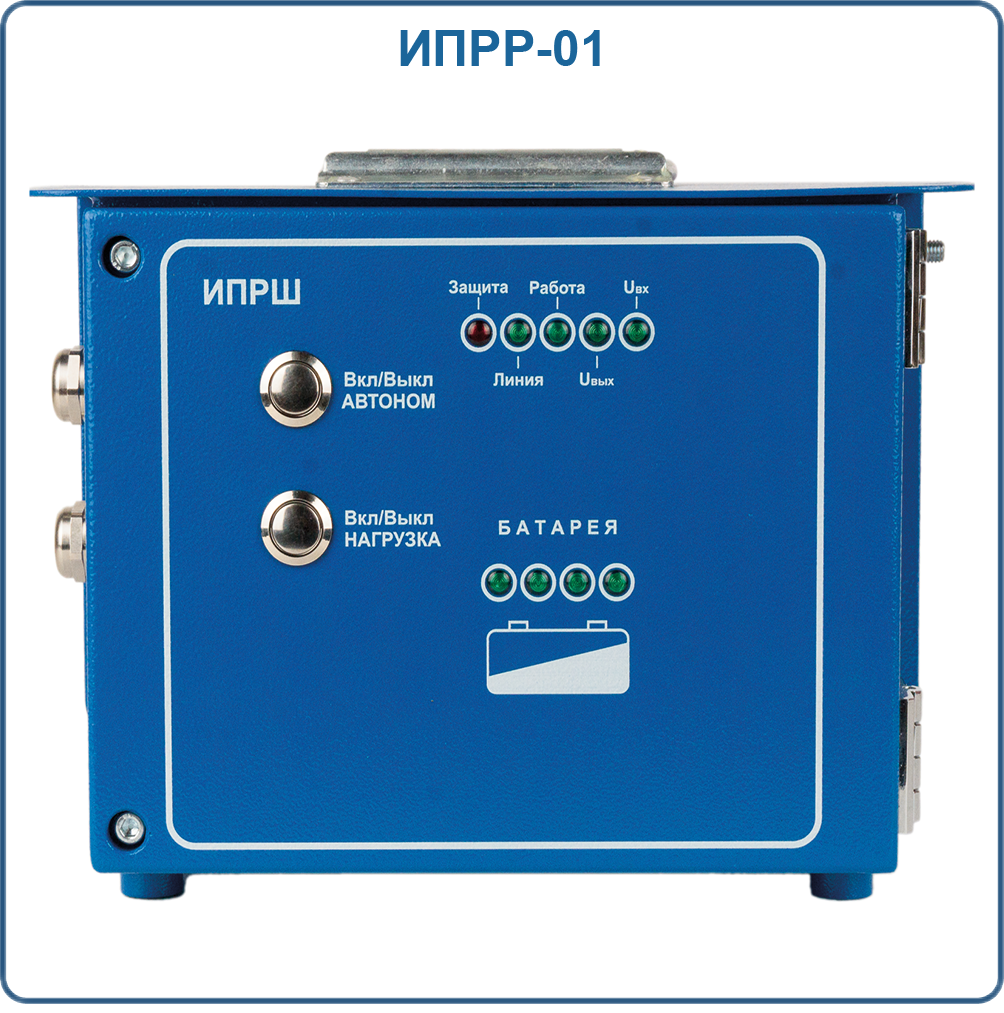

На передней панели ИПРР-01 располагаются также светодиодные индикаторы:

• «защита» – срабатывание защит источника питания;
• «линия» – работа канала связи RS-485;
• «работа» – нормальная работа процессора;
• «Uвых» – наличие напряжения 12 В на выходе источника питания;
• «Uвх» – наличие напряжения 36 – 220 В на входе источника питания.

Кроме этого, на переднюю панель выведены четыре светодиодных индикатора, которые указывают степень заряда аккумуляторной батареи.
