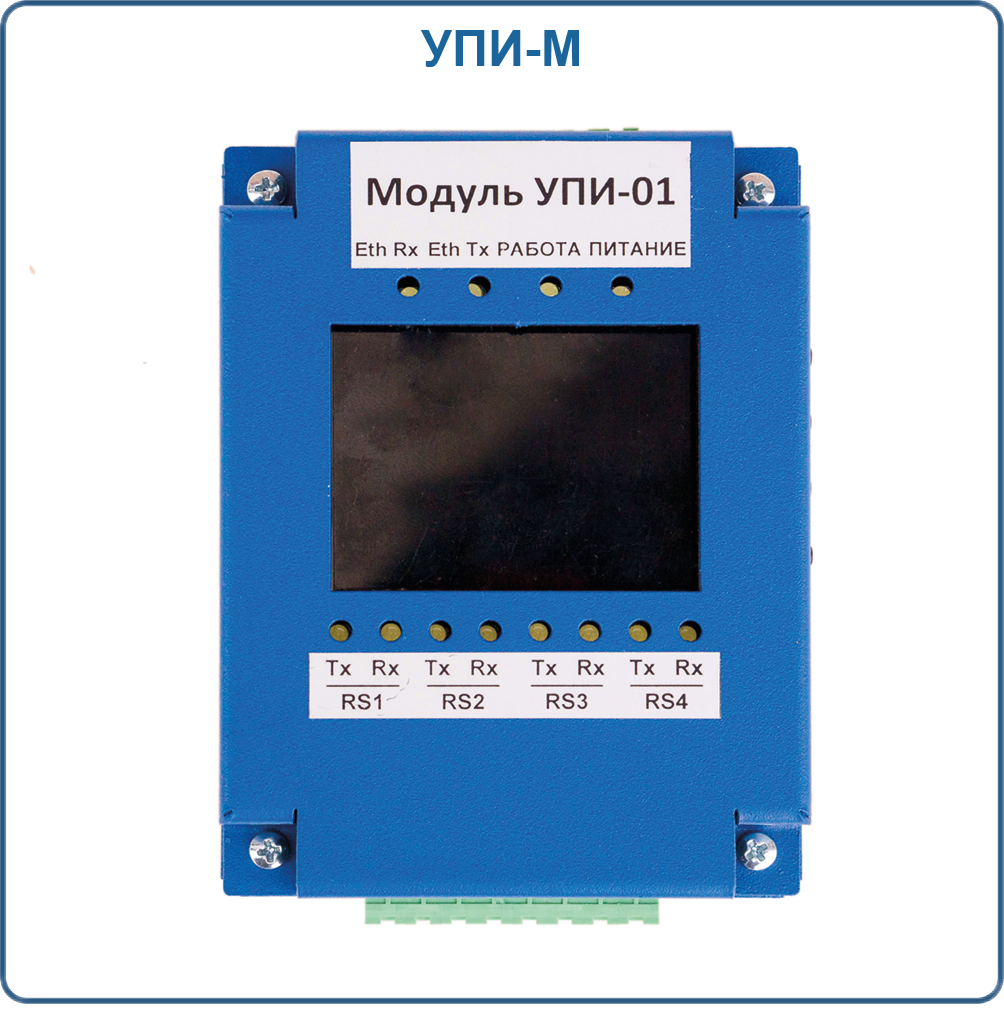

УПИ-М Модуль преобразователя интерфейсов
Назначение
Модуль предназначен для построения локальных систем передачи данных по цифровому каналу связи RS-485 в рамках технологических систем управления промышленными объектами.
Модуль относится к связанному оборудованию по ГОСТ 31610.0-2019, устанавливается на DIN-рейку и используется на поверхности.
Описание
Модуль преобразования интерфейсов УПИ-М имеет 4 независимых изолированных интерфейса RS-485 и TFT дисплей с клавишами управления, позволяющий проводить диагностику работы и настройку режимов непосредственно на устройстве. Также модуль выполняет функцию искробезопасного барьера.
Преимущества
- Каждый интерфейс RS-485 может быть сконфигурирован для работы в режиме подчиненного (включая режим разветвления пакета Ethernet на заданные порты) без необходимости настройки таблицы IP-адресов.
- В режиме мастера осуществляет передачу принятых пакетов от порта RS-485 на заданные таблицей IP-адреса или широковещательный (локальный) адрес. Таким образом реализуется режим моста между несколькими сегментами сетей RS-485.
- Имеет возможность подключения по USB (режим эмуляции COM-порта)
Технические характеристики
| Режим работы | Круглосуточный |
| Условия эксплуатации изделия: | |
| •диапазон температур окружающей среды, ℃ | 0 – +40 |
| •верхнее значение относительной влажности при 35 ℃, % | 98, с конденсацией влаги |
| Интерфейс связи с компьютером | Ethernet 10BASE-T, 100BASE-T |
| Интерфейс связи с системой | RS-485 |
| Напряжение питания, В | 10 – 15,6 |
| Максимальный ток потребления, не более, мА | 350 |
| Количество гальванически развязанных независимых каналов связи по интерфейсу RS-485 | 4 |
| Протокол передачи данных по каналу интерфейса RS-485 | Modbus RTU |
| Максимальная длинна линии связи по каналу интерфейса RS-485, м | 1200 |
| Скорость передачи данных по каналу интерфейса RS-485, бит/с | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
