Назначение

Программное обеспечение ЭЛКУБ-SCADA предназначено для построения систем мониторинга и управления различными технологическими процессами в режиме реального времени.

Изображение 1 из 1

Преимущества

• простота и удобство для конечного пользователя, отсутствие перегруженности элементов управления;
• ориентация на горнодобывающую промышленность, поддержка специфического оборудования и систем;
• техническая поддержка, ориентированная на заказчика — изменение системы, создание нового функционала под конкретные требования;
• кроссплатформенная клиент-серверная архитектура, современный дизайн, полноценная работа в веб-браузере.
• Сетевая распределенная система передачи информации на базе брокера сообщений с независимыми источниками и приемниками данных.

Основные характеристики

• Поддержка стандартов OPC UA/DA
• Поддержка Modbus TCP, Modbus RTU over Ethernet TCP/UDP, MQTT, RabbitMQ и другие
• Поддержка протоколов передачи видео (WebRTC) и протоколов IP телефонии
• Наличие интеграций как с оборудованием компании ООО «НПФ Элкуб», так и с оборудованием сторонних производителей (при наличии описания протоколов связи)
• Редактор экранных форм, возможность гибкого создания мнемосхем:
  • иерархическое дерево объектов
  • палитра готовых технологических изображений
  • возможность редактирования и импорта своих графических изображений в различных форматах (.svg, .jpg, .tiff и др.)
  • возможность задания динамики поведения графических объектов в зависимости от заданных переменных: цвет, фон, положение, размер, угол вращения, видимость и др.
  • автоматическое масштабирование мнемосхем под текущее разрешение монитора
• Наличие механизма шаблонов для легкой конфигурации и изменения сети АСУ ТП
• Возможность создания скриптов обработки данных (глобальные или привязанные к объектам), выполняемые по событиям, по таймеру или по расписанию
• Возможность генерации отчетов (графики, таблицы, экспорт в Excel, PDF)
• Наличие уведомлений (E-mail, СМС, Telegram)
• Система регистрации операторов и уровни доступа, защита от несанкционированного доступа, разделение пользователей по группам с раз-
  личными полномочиями,
• Полное журналирование (данные, аварии, события, действия пользователей)
• Светозвуковая сигнализация при возникновении внештатной ситуации, голосовые сообщения
• Звуковой сервер, возможность голосовых переговоров диспетчера с персоналом, записи всех переговоров, воспроизведение переговоров их архива
• Поддержка отечественной операционной системы Astra Linux
• Универсальная микросервисная архитектура
• Возможность резервирования серверов данных
• Расширяемость

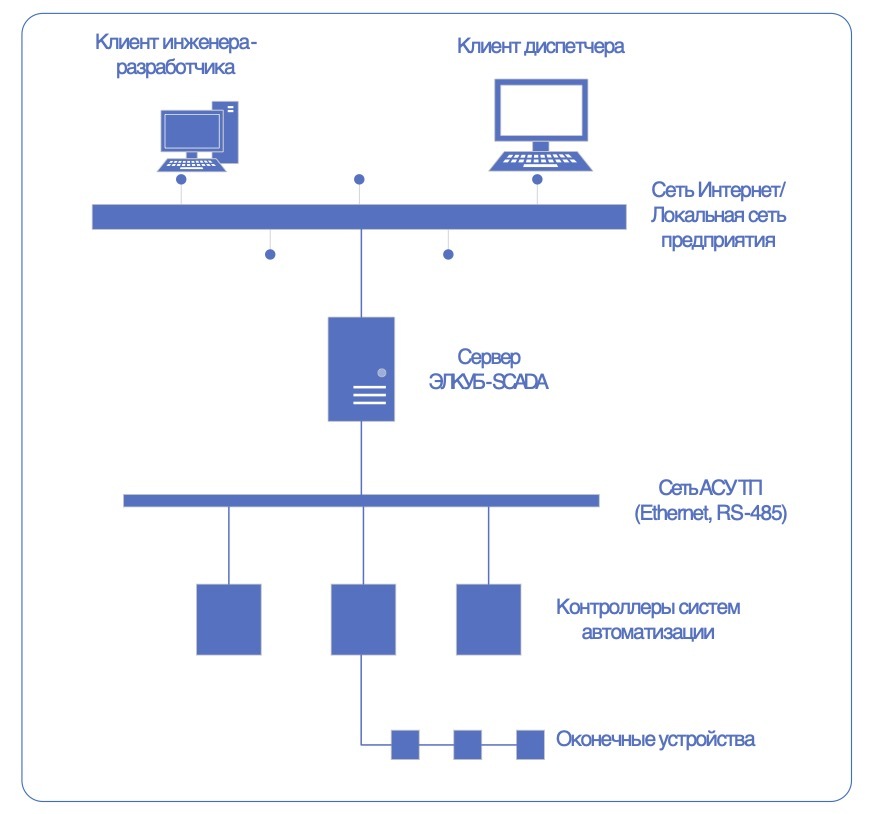

Клиент-серверная архитектура

ЭЛКУБ-SCADA разработана на основе клиент-серверной архитектуры, что позволяет удешевить стоимость развертывания таких системы и получить возможность гибкого расширения системы для наращивания функциональности.
Разделение единого приложения на клиентскую и серверную часть позволяет:

• уменьшить нагрузку на локальную сеть предприятия;
• уменьшить частоту опроса контроллеров и нагрузку на сеть АСУ ТП;
• упростить процедуры поддержки обновления системы;
• строить резервируемые системы с несколькими серверами.

Функции сервера:

• получение данных из сети АСУ ТП предприятия,
• опрос контроллеров, выполнение обработки сырых данных
• выполнение скриптов автоматизации,
• обработка и сохранение данных в базе данных,
• создание отчетов и уведомлений,
• работа с клиентами (API).

Функции клиента:

• предоставление графического интерфейса пользователя для просмотра и создания проектов автоматизации

Поддерживаемые клиенты

• Приложение для ОС Windows (XP, 7 ,8, 10, 11)
• Приложение для ОС Linux (в том числе российская ОС ASTRA Linux)
• Веб-браузер (на любом устройстве – компьютер, телефон, планшет)

Работа через веб-браузер происходит без ограничений, возможны как просмотр мнемосхем, так и создание полноценных проектов автоматизации.

Минимальные требования к серверу

• ОС Windows (10 х64 и выше) или Linux (Debian, Astra Linux).
• ОЗУ – 4 Гб и выше
• Дисковая память — от 1 Гб

Операционная система может не иметь графической подсистемы (работа через консоль), также возможна установка в виртуальной машине.

Детальные требования к серверу зависят от объема проекта, количества опрашиваемых устройств, сложности скриптов обработки данных и т.п. и уточняются на этапе разработки проекта автоматизации.

При необходимости, например для уменьшения нагрузки на сервер, отдельные компоненты, например, такие как приложения источников данных, базы данных, сервера обработки видеопотоков и т.п. могут быть вынесены на отдельный компьютер.

При необходимости возможна установка клиента и сервера на одном компьютере из единого установочного пакета.
