Система может применяться в подземных выработках шахт, опасных по рудничному газу и(или) горючей пыли в соответствии с «Правилами безопасности в угольных шахтах». Температура окружающего воздуха от –20 до +40 °С. Режим работы – круглосуточный.

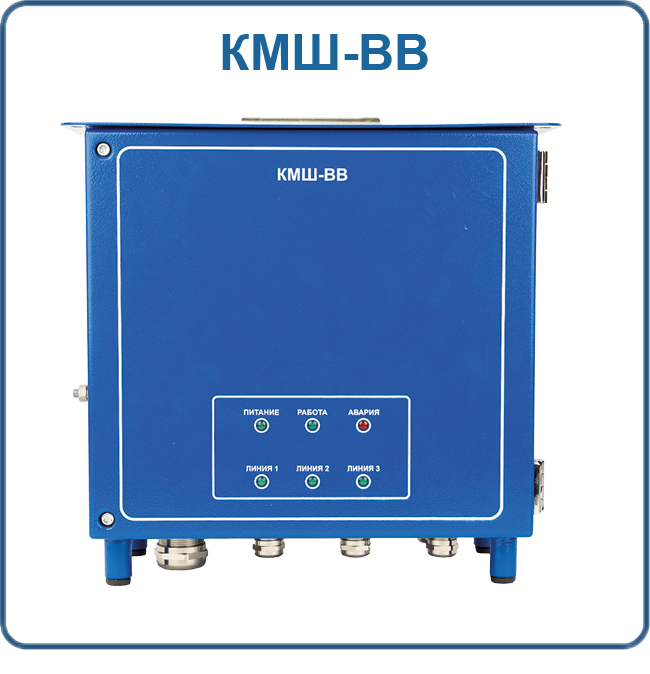

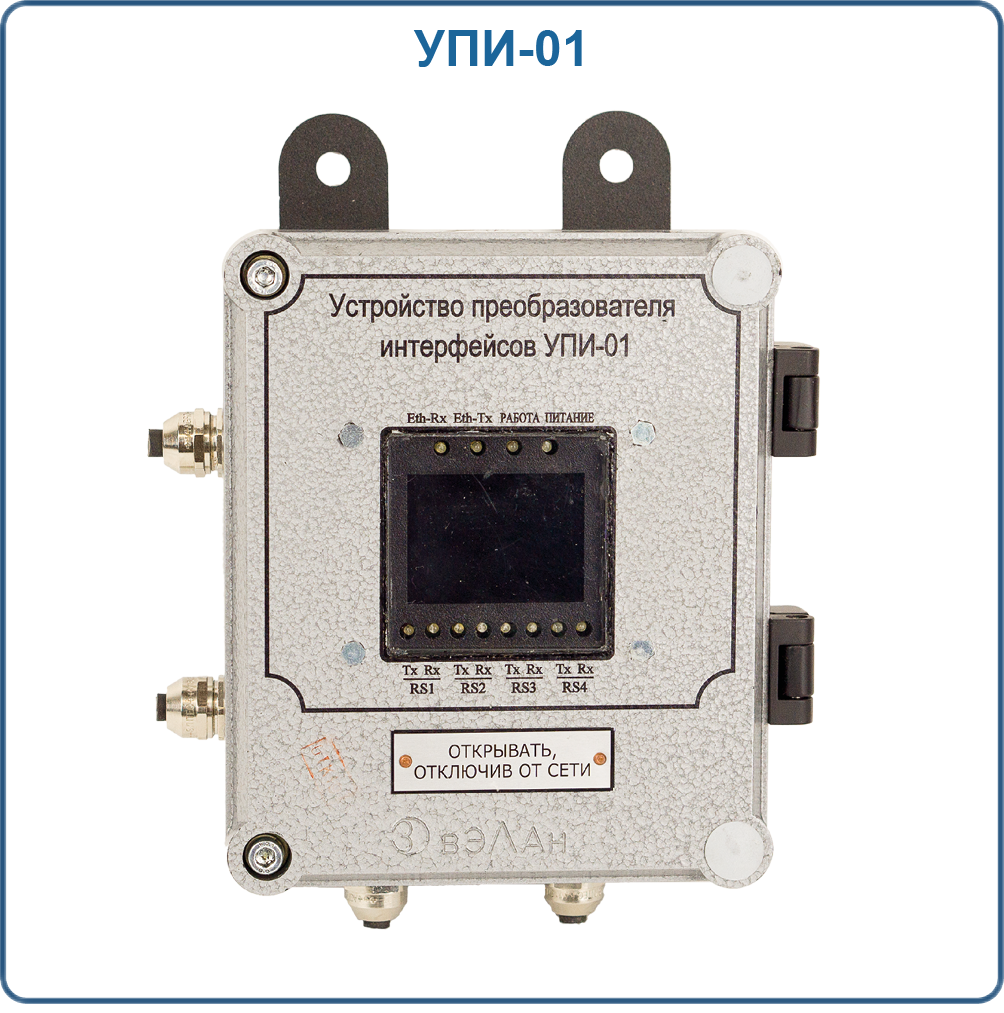

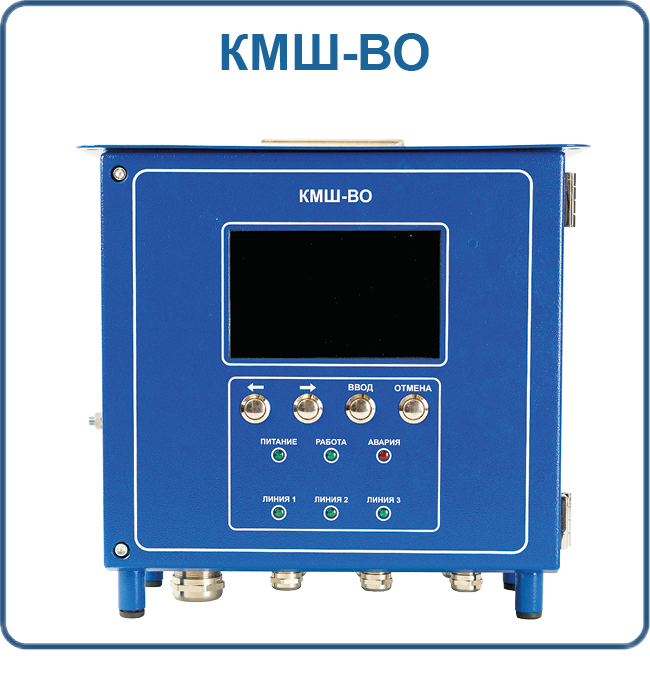

На каждый насосный агрегат устанавливается один контроллер КМШ-ВВ. Общее управление несколькими насосными агрегатами осуществляет контроллер КМШ-ВО. Контроллеры связываются между собой проводным каналом по интерфейсу RS-485. Устройство преобразователя интерфейсов УПИ-01 обеспечивает сопряжение порта Ethernet компьютера с последовательным каналом связи RS-485 и выполняет функции искробезопасного барьера.

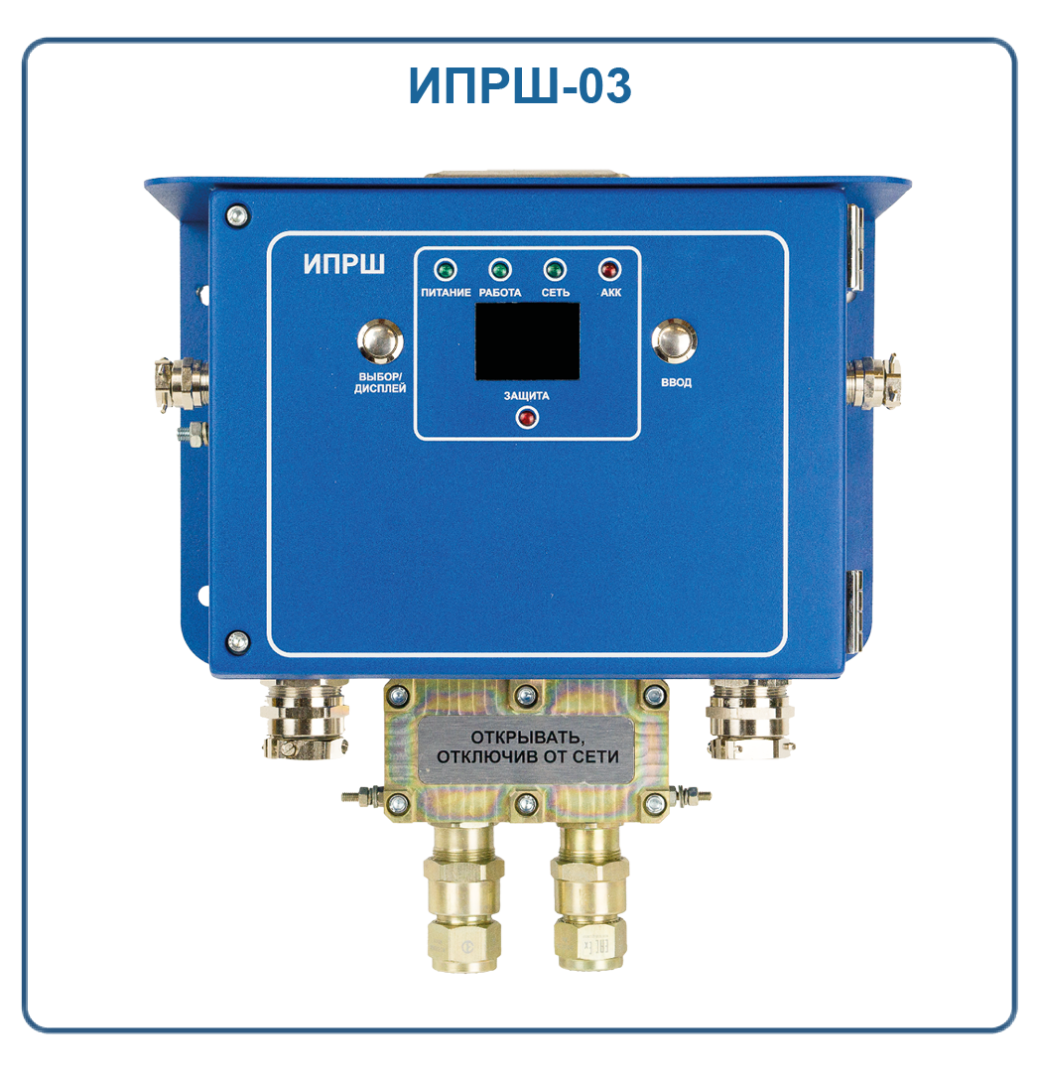

Контроллеры КМШ-ВО, КМШ-ВВ и источники питания ИПРШ-03 устанавливаются во взрывоопасной зоне. Порядок подключения контроллеров произвольный и зависит от расположения оборудования объекта автоматизации.

Функции контроля:

• автоматическое управление работой насосных агрегатов в зависимости от уровня воды;
• управление очередностью работы насосов;
• управление последовательностью запуска и остановки насосов;
• оповещение дежурного персонала средствами звуковой и световой сигнализации о выходе контролируемых параметров за установленные значения;
• контроль датчиков и линий связи;
• сигнализация о возникновении неисправности оборудования и внештатной ситуации.

Управляемое оборудование:

• вводные и межсекционные ячейки;
• рабочие и заливочные насосы;
• электрифицированные задвижки.

Измеряемые параметры:

• давление воды в напорных трубопроводах после насосов;
• давление воды во всасывающих трубопроводах насосов;
• уровень воды в зумпфе (водосборнике);
• температура статоров двигателей, подшипников двигателей и насосов (0 – 150 °С).

Управляемые параметры:

• состояние рабочих и заливочных насосов (включен/выключен);
• состояние электрифицированных задвижек после насосов (открыта/закрыта).

Виды сигнализации и индикации:

• предупредительная звуковая и светоцветовая сигнализация;
• аварийная сигнализация о выходе технологических параметров за предельно-допустимые значения.

Программное обеспечение верхнего уровня (АРМ оператора) предназначено для визуализации технологического процесса с отображением информации о технологических параметрах в цифровом и графическом виде на автоматизированном рабочем месте (АРМ) горного диспетчера.

Программное обеспечение позволяет обеспечить формирование архива протоколов аварийных сообщений с указанием даты, времени и характера аварийной ситуации, формирование архива протоколов о значениях технологических параметров и работе технологического оборудования, а также хранение архива протоколов, их просмотр и печать.

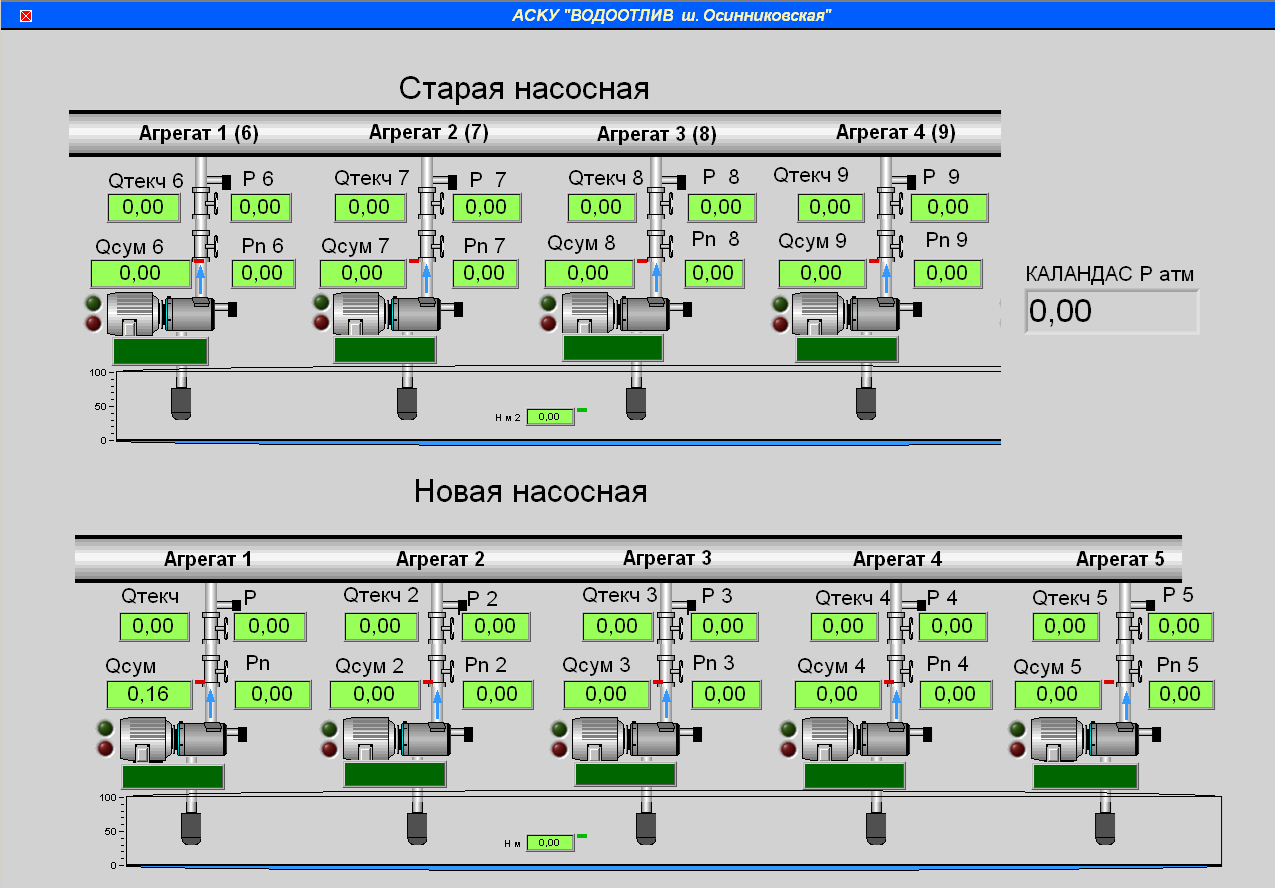

Главный видеокадр системы на эеране АРМ диспетчера

Изображение 1 из 1

Программное обеспечение нижнего уровня контроллера КМШ-ВО позволяет отображать на дисплее следующие параметры:

• наличие питания;
• работа контроллера;
• режим работы оборудования;
• работа или неисправность каждого насосного агрегата;
• виды неисправности каждого насосного агрегата;
• работа или неисправность заливочного насосного агрегата;
• состояние линии передачи данных;
• уровень воды в водосборнике.
