Система может применяться в подземных выработках шахт, опасных по рудничному газу и(или) горючей пыли в соответствии с «Правилами безопасности в угольных шахтах». Температура окружающего воздуха от –20 до +40 °С. Режим работы – круглосуточный.

Сеть СППШ представляет собой цепочку последовательно соединенных контроллеров КС с помощью линии связи промышленного интерфейса RS-485. Каждый КС в сети имеет свой уникальный адрес. КС работают в режиме двунаправленной ретрансляции информации из предыдущего сегмента сети в последующий или обратно.

Принцип работы СППШ основан на определении расстояния между подвижными РМП, находящимися в зоне радиодоступности, и стационарной РМП, установленной в КС. Информация о расстоянии подвижных РМП от стационарной считывается из стационарной РМП в память КС. Приложение АРМ оператора последовательно считывает эту информацию с каждого КС и на базе этой информации вычисляет положение подвижных РМП в горных выработках. При движении подвижных РМП мимо КС происходит изменение информации об их расстоянии, относительно ближайших КС. Дальние КС теряют информацию о подвижной метке, ближайшие получают.

Современные аппаратные средства, методы обработки и регистрации сигналов позволяют достичь точности позиционирования ± 2 м.

• автоматическая регистрация входа персонала в шахту и снятие регистрации при выходе из шахты;
• непрерывное централизованное слежение за перемещением персонала шахты с передачей зарегистрированной информации дежурному диспетчеру шахты;
• подача световой и звуковой сигнализации в аварийных и предаварийных ситуациях персоналу шахты, застигнутому аварией (групповое и персональное оповещение);
• оперативное формирование информации о маршруте следования персонала;
• хранение информации и последующее ее использование при разработке комплексных общешахтных мероприятий по технике безопасности;
• обеспечение информационного взаимодействия с АРМ для автоматизации табельного учёта персонала, спустившегося в шахту и вышедшего из неё;
• оперативная выработка и исполнение управляющих решений, направленных на реализацию требований обеспечения спасения персонала, застигнутого аварией;
• своевременное формирование и предоставление спасателям горноспасательных частей (ВГСЧ) документов по дислокации персонала шахты, застигнутого аварией;
• контроль напряжения батареи персональных светильников, а также сигнальное информирование в диспетчерских пунктах о низком уровне заряда;
• контроль исправности светильников персонала шахты, а также контроль и информирование в диспетчерских пунктах о состоянии «вкл/выкл» светильника;
• информирование о состояниях подвижности/неподвижности сотрудников шахты, а также состояниях самостоятельного движения или движения по конвейерным лентам;
• «оповещение от сотрудника»: информирование диспетчера о входе/выходе сотрудников в запрещённые сектора доступа;
• возможность личного информирования диспетчера персоналом шахты путём подачи сигнала о случившейся чрезвычайной ситуации, требующей экстренного внимания;
• бережная эксплуатация батареи, предотвращение полного разряда батареи и соответствующее её преждевременное старение.

Программное обеспечение системы состоит из двух независимых программных компонент:

• программное обеспечение Интерфейса оператора;
• программное обеспечение Базы данных.

Интерфейсная часть обеспечивает:

• контролируемый вход персонала в систему;
• быструю оценку состояния технологического оборудования по видеокадрам и панелям мнемосхем;
• управление технологическими объектами с помощью динамических меню;
• технологическую сигнализацию;
• квитирование технологических сообщений;
• передачу управления следующей смене и выход персонала из системы.

Основной функцией Базы данных является обеспечение оперативного персонала и различных служб массивами данных:

• контроль перемещений персонала в выработках;
• анализ работы оборудования и ведения документации;
• архивирование данных и просмотр информации из архива;
• протоколирование действий персонала.

Программное обеспечение (ПО) запускается автоматически после включения компьютера.

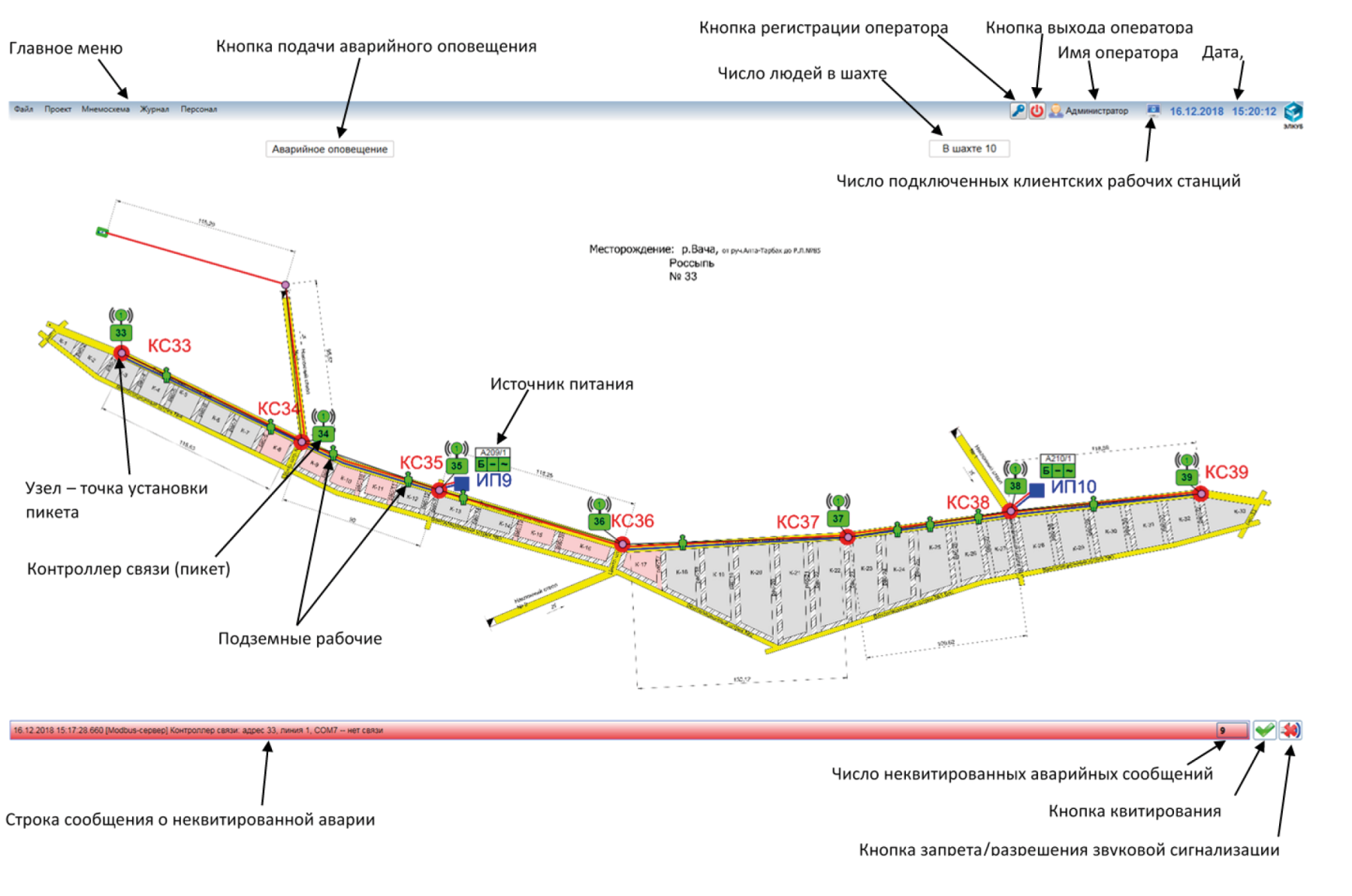

Главный видеокадр системы позиционирования отражает топологию в горных выработках, расположение контроллеров связи и источников питания, наличие персонала вдоль горных выработок, элементы пользовательского интерфейса оператор-система.

Экран журнала учета фонарей

Изображение 2 из 2
