Система может применяться в подземных выработках шахт, опасных по рудничному газу и(или) горючей пыли в соответствии с «Правилами безопасности в угольных шахтах». Температура окружающего воздуха от –20 до +40 °С. Режим работы – круглосуточный.

Контроллер многофункциональный шахтный КМШ-ГС-ЛК предназначен для управления лавным комплексом в автоматическом и ремонтном режимах.

В режиме “РЕМОНТ” обеспечивает запуск (останов) по отдельности: лавного конвейера, перегружателя или дробилки. В этом режиме не производится контроль скорости и не действует блокировка по скорости от ленточного конвейера. Кнопка “АВТОМАТ СТОП” останавливает все оборудование.

В режиме “АВТОМАТ” кнопкой “АВТОМАТ ПУСК” можно запустить весь лавный комплекс, а кнопкой “АВТОМАТ СТОП” – остановить весь лавный комплекс.

Контроллеры голосовой связи КГС-ЛК, включая встроенный в КМШ-ГС-ЛК модуль голосовой связи, соединены между собой по линии RS-485 (115200 бит/с).

Контроллер КМШ-ГС-ЛК конфигурируется с помощью специального программного обеспечения в операционной среде посредством адаптера USB (или Ethernet) – RS-485. Уставки параметров контроля могут быть также введены непосредственно с пульта управления КМШ-ГС-ЛК.

Контроллер голосовой связи КГС-ЛК обеспечивает голосовую связь вдоль лавного конвейера и обеспечивает аварийный останов лавы и/или конвейера. Кнопка “ОБЩИЙ” передает голосовую информацию на все посты КГС-ЛК. Кнопка “ОТВЕТ” передает голосовую информацию на последний активный пост. Кнопка “СТОП ЛАВА” отключает питание лавы, обеспечивая аварийный останов лавного комплекса, кнопка “СТОП КОНВЕЙЕР” останавливает только лавный конвейер.

На верхнем уровне система содержит средства графического интерфейса оператора (диспетчера), предназначенного для отображения текущего состояния оборудования лавного комплекса, журнала событий и обеспечения громкоговорящей связи с лавой через звуковой сервер.

Экранная форма ПО верхнего уровня

Изображение 1 из 1

Интегральное состояние технологического комплекса отображается на главном видеокадре КМШ-ГС-ЛК. Видеокадры более низкого иерархического уровня вызываются активацией экранных кнопок и замещают друг друга при их переключении.

Особенности встроенного ПО КМШ-ГС- ЛК:
● Конфигурирование сигналов управления и датчиков контроля состояния с верхнего уровня по линии RS-485 (количество двигателей, временные задержки, диагностируемые неисправности и т. д.);
● обновление внутренней прошивки (встроенного ПО) с верхнего уровня по линии RS-485;
● обновление внутренней прошивки c помощью программатора (ПО и адаптер в комплекте поставки);
● отображение информации о состоянии оборудования лавы;
● отображение информации о состоянии сигналов управления, входных дискретных и аналоговых датчиков;
● отображение диагностических и аварийных сообщений;
● хранение и отображение журнала событий об операциях запуска, штатного и аварийного останова, конфигурирования и других событиях;
● хранение архива переговоров персонала с диспетчером;

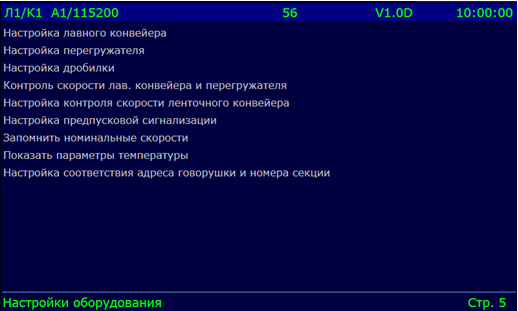

● ввод параметров контроля оборудования лавы (уставки, времена) непосредственно с пульта КМШ-ГС-ЛК.
